Accueil / R&D
Recherche &
développement
NLX / NOS LOGICIELS DE PROCÉDÉ
NovaLynx développe ses propres outils pour mettre au point un procédé avant de l'installer. Le plus abouti aujourd'hui : NLX Paint Studio, un simulateur de peinture qui vous permet de préparer un essai, de comprendre le film déposé et de partager une étude — sans consommer de produit ni mobiliser une cabine.
Demander une démonstration ↗
Découvrir les sept modes
APPLICATION WINDOWS · INTERFACE EN FRANÇAIS / ANGLAIS · SIMULATEUR TRAJ. ROBOT
01
À qui cela sert
Chaque essai coûte un créneau de cabine,
du produit et du temps.
Un réglage se discute, un programme se corrige, un opérateur se forme. Chacune de ces étapes coûte un créneau de cabine, du produit et du temps. NLX Paint Studio déplace une partie de ce travail à l'écran, dans un environnement où chaque essai laisse une trace consultable.
DIRECTION INDUSTRIELLE
Arbitrer sur un dossier, pas sur un souvenir d'essai
Comparez deux réglages, deux produits ou deux applicateurs sur la même pièce, à l'écran. Chaque étude conserve la recette, le programme, les couches et les résultats, et s'exporte en rapport consultable. Les échanges avec le donneur d'ordre, le bureau d'études et l'atelier partent du même document.
RESPONSABLE D'ATELIER
Travailler le geste et le programme au calme
L'opérateur peint à la souris dans un contexte défini, rejoue sa passe et lit sa régularité. Le programme de buse se génère, s'édite point par point et s'exporte. Rien de tout cela n'immobilise la cabine ni ne consomme de produit : le créneau réel est réservé à ce qui doit vraiment y être fait.
02
Le parcours
De la préparation à l'export,
en cinq étapes.
Le logiciel guide l'étude d'un bout à l'autre. Les modes Peinture libre, Formation et Laboratoires adaptent ces étapes à leur activité, et l'étude est conservée lors du changement de mode.
01
Préparer
Sélectionnez la pièce et le procédé de référence : applicateur, produit, débit, distance, vitesse, recouvrement, cible d'épaisseur.
02
Trajectoire
Générez des passes — balayage horizontal, vertical, spirale — ou ajustez les points du programme un par un.
03
Simuler
Lancez l'application et suivez le dépôt calculé, en lecture accélérée jusqu'à ×16.
04
Analyser
Inspectez le film, la conformité à la cible, le bilan matière et l'écart entre deux essais.
05
Exporter
Réunissez rapport, cartes, programme et session dans un dossier d'étude.
01 — PRÉPARER · CHOIX DU CONTEXTE ET RÉGLAGES D'UN ESSAI / 02 — TRAJECTOIRE · PROGRAMME DE BUSE ÉDITABLE POINT PAR POINT
03
Sept espaces de travail
Sept espaces,
une seule étude.
Méthodes, formation, bureau d'études et laboratoire n'ont pas les mêmes gestes. Ils travaillent pourtant sur la même pièce, la même recette et le même programme, qui circulent d'un mode à l'autre.
03 / SALLE VIRTUELLE
Éditeur de trajectoires
Générez des passes, éditez les coordonnées et la gâchette, contrôlez la continuité d'un programme de buse.
04 / SALLE VIRTUELLE
Éditeur de cellule robot
Déclarez une base, une portée et une vitesse limite pour un contrôle géométrique préparatoire des points, puis exportez le programme dans le repère de base.
05 / SALLE VIRTUELLE
Simulateur
Préparez le procédé, lancez le dépôt et analysez le film à travers les différentes vues de contrôle.
06 / LABORATOIRE
Labo. peinture
Explorez les produits du catalogue, préparez les recettes et comparez des essais et des empilages de couches.
07 / LABORATOIRE
Labo. pulvérisateur
Réglez le profil du jet et réalisez une empreinte fixe simulée pour étudier sa distribution.
CATALOGUE DE RÉFÉRENCE
Ce qui est fourni
4 pièces intégrées · 4 applicateurs de référence · 7 produits du catalogue interne · 8 couches figées et 1 couche active.
SEPT PARCOURS GUIDÉS, UNE ÉTUDE PARTAGÉE
04
Les vues de contrôle
Regardez le film
sous plusieurs angles.
L'aspect 3D donne une lecture de la finition. Les cartes montrent la répartition du film calculé. La sonde au survol, l'histogramme pondéré par la surface et le bilan matière complètent cette lecture.
ASPECT
La finition telle qu'elle se voit, matière et teinte du produit sélectionné.
ÉPAISSEUR & CONFORMITÉ
Répartition du film sec calculé et écart à la cible, avec sonde au survol et histogramme.
DISTANCE & COULURE
Distance buse-surface le long du parcours et zones de risque de coulure dans le modèle.

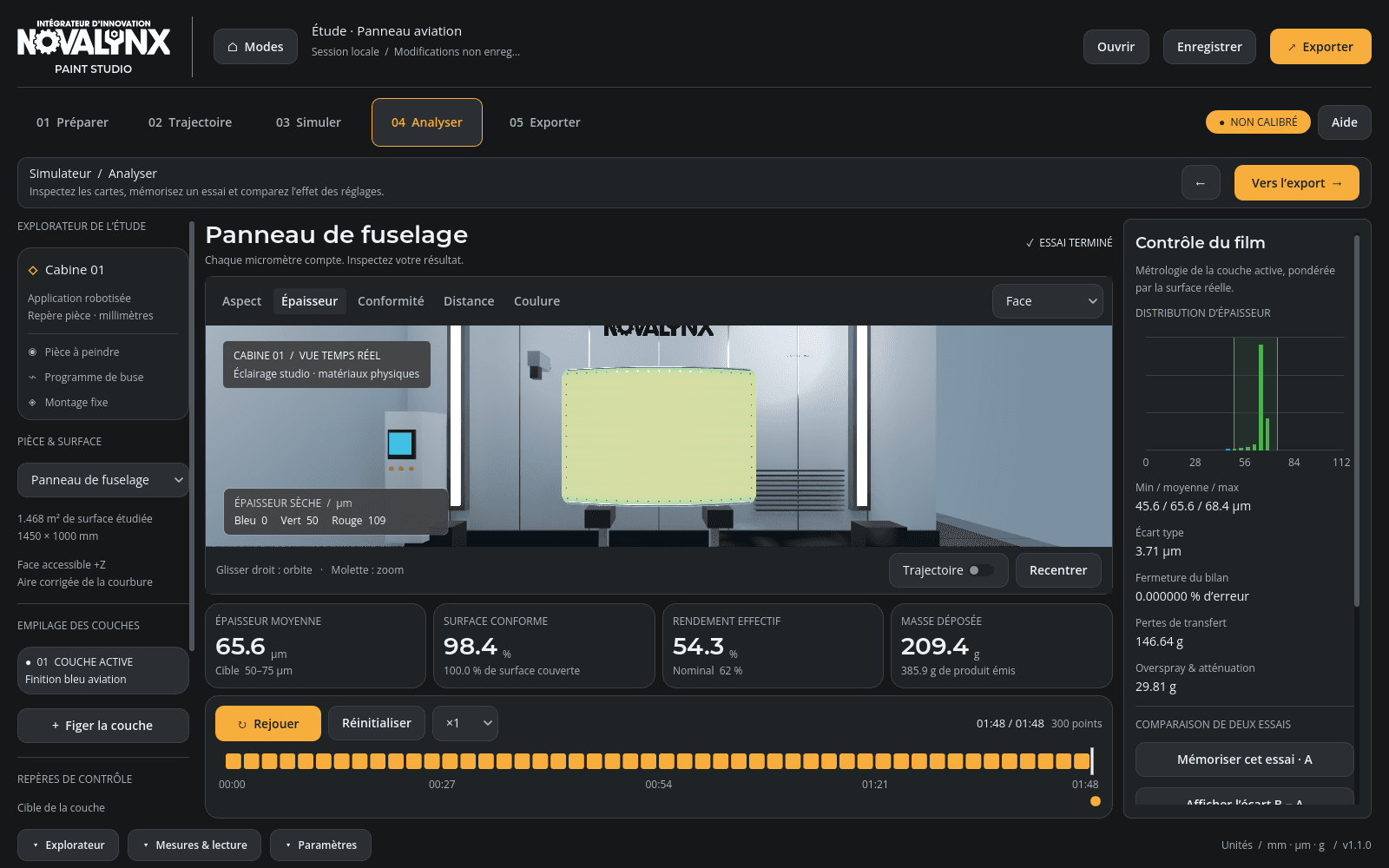

CONFORMITÉ À LA CIBLE SUR UN EXEMPLE SIMULÉ / CARTE D'ÉPAISSEUR, HISTOGRAMME ET BILAN DE LA COUCHE
LECTURE DES CHIFFRES
Les valeurs affichées dans les captures sont celles d'un exemple calculé dans le modèle. Elles ne constituent ni des mesures d'atelier, ni un engagement de performance industrielle.
05
Geste, produits et cellule
Le même environnement,
quatre façons d'y travailler.
FORMATION — EXERCICE À RÉGLAGES VERROUILLÉS ; LE SCORE AFFICHÉ N'EST PAS UNE QUALIFICATION OPÉRATEUR
LABO. PEINTURE — PRODUITS DU CATALOGUE INTERNE ; FORMULATION ET SÉCHAGE NON SIMULÉS
LABO. PULVÉRISATEUR — UNE SECONDE DE DÉPÔT SIMULÉ ; L'EMPREINTE NE CALIBRE PAS UN APPAREIL RÉEL
CELLULE ROBOT — CONTRÔLE GÉOMÉTRIQUE PRÉPARATOIRE DES POINTS, SANS AXES NI COLLISIONS
06
Poste de travail
Un espace adapté
à votre manière de travailler.
Le thème sombre met la vue 3D et les résultats au premier plan. L'explorateur, les paramètres et le panneau de mesures se replient indépendamment pour agrandir la scène. Quatre accents au choix — orange, bleu, jaune, vert — et des préférences conservées à la prochaine ouverture.
— Interface entièrement en français.
— Trois panneaux rétractables : explorateur, paramètres, mesures.
— Annulation des cinq dernières modifications.
— Sauvegarde locale de l'étude, des recettes et des gestes.
LES TROIS PANNEAUX REPLIÉS, LA SCÈNE EN PLEINE LARGEUR
07
Livrables
Le travail ne s'arrête pas
à l'écran.
Le dossier d'export réunit un rapport HTML autonome, imprimable en PDF, la vue de la cabine, une carte d'épaisseur et les fichiers de résultats. Trajectoires et recettes s'enregistrent séparément ; la session conserve les couches et les paramètres pour poursuivre l'étude.
RAPPORT
HTML autonome, imprimable en PDF, ressources embarquées.
IMAGES
Vue de la cabine et cartes de contrôle en PNG.
DONNÉES
Résultats et trajectoires en CSV et JSON, réutilisables.
SESSION
État complet de l'étude, pour reprendre le travail plus tard.
DERNIÈRE ÉTAPE DU PARCOURS : L'EXPORT DE L'ÉTUDE
FORMATS : HTML · PNG · CSV · JSON
08
Notre démarche
Un logiciel de procédé ne vaut
que ce qui le vérifie.
Nous ne considérons pas un calcul comme acquis parce qu'il produit une image plausible. Chaque brique suit le même chemin : une hypothèse écrite, un calcul indépendant qui la confirme ou la contredit, un verdict automatique rejoué à chaque livraison.
01 / HYPOTHÈSE
Écrire ce qu'on attend avant de mesurer
Le résultat attendu est posé à la main, ou par une formule écrite sous une autre forme que le code. Un écart de deux pour cent ne peut plus passer pour « normal ».
02 / CALCUL INDÉPENDANT
Deux chemins vers le même chiffre
Métrologie C++ contre métrologie Python, bilan de masse contre profil analytique, simulateur contre audit externe. Quand deux calculs qui ne partagent rien concordent, le chiffre a un sens.
03 / VERDICT AUTOMATIQUE
Une porte que rien ne franchit sans preuve
Chaque livraison rejoue les contrôles numériques et un parcours graphique complet du binaire, sur les deux rendus. Une mesure qui dérive bloque la livraison tant qu'elle n'est pas expliquée.
30
Contrôles numériques réussis sur la livraison 1.1.0
2 × 21
Captures d'un parcours graphique complet, sous Vulkan puis OpenGL
7
Modes, étapes et exports parcourus à chaque contrôle
SHA-256
Empreinte de l'exécutable de référence, jointe à la livraison
NLX / PROGRAMME DE RECHERCHE — LE MODÈLE DE DÉPÔT
Le banc de validation qui tient le calcul
En parallèle du logiciel distribué, nos travaux de recherche sur le dépôt de peinture sont tenus par un banc de validation indépendant : deux implémentations indépendantes de la métrologie de surface qui concordent à 0,05 %, bilan de masse retrouvé à 62,000 % pour 62 % nominal, profil de jet comparé à sa formule analytique à 0,000272 %, occlusion des faces cachées — sans elle, une pièce ajourée recevait 52 % de dépôt fictif. La conformité se prononce selon l'ISO 14253-1 : l'incertitude se retire de la tolérance avant de conclure.
Ce travail explique pourquoi nous annonçons aussi clairement ce que le logiciel ne fait pas.
09
Périmètre annoncé
Un outil de préparation
et de compréhension.
Un logiciel dont on tairait les limites serait dangereux à utiliser. Les voici, telles qu'elles figurent dans notre documentation technique.
CE QUE FAIT LE LOGICIEL
— Visualiser et comparer des essais simulés sur une même pièce.
— Préparer une trajectoire de buse et exporter ses points.
— Consulter une carte d'épaisseur calculée et la conformité à une cible.
— Pratiquer un geste à la souris dans un contexte défini.
— Regrouper recette, programme, résultats et session dans une étude.
CE QU'IL NE FAIT PAS
— Le modèle est non calibré et limité à la face accessible selon +Z : faces arrière et cavités ne sont pas évaluées.
— Le robot 3D est illustratif. Le contrôle de cellule porte sur une enveloppe déclarée, sans cinématique, sans collisions, sans programme constructeur qualifié.
— Pas d'import CAO général : quatre géométries intégrées, l'import concerne les trajectoires CSV/JSON.
— Pas de calcul d'écoulement d'air, de séchage ni de coulure dynamique.
— Application Windows x86-64. Pas de version navigateur, macOS, tablette ou réalité virtuelle.
Les essais simulés servent à explorer et comparer des réglages dans ce périmètre. Ils ne remplacent pas une validation sur équipement réel — et la campagne de mesure sur votre installation fait partie de ce que nous savons mener avec vous.
10
Questions fréquentes
Ce qu'on nous demande
le plus souvent.
Le simulateur fonctionne-t-il dans un navigateur ?
Non. La version 1.1.0 est une application Windows native. Cette page présente le produit ; le moteur de simulation s'exécute dans l'application, en local.
Peut-on travailler sans connexion ?
Le calcul et les fichiers sont locaux. Aucun compte ni service réseau n'est requis pour utiliser le moteur.
Peut-on importer ses propres pièces ?
La version actuelle propose quatre géométries intégrées. Elle ne fournit pas d'import utilisateur général de CAO, FBX ou GLB. L'import de fichiers concerne les trajectoires CSV/JSON. Si votre besoin porte sur vos pièces, parlons-en : c'est un sujet de cadrage, pas une option à cocher.
Les résultats sont-ils calibrés sur un équipement réel ?
Non. Les paramètres fournis sont des références non calibrées, et l'interface l'affiche en clair. Le calcul permet de comparer des essais dans son domaine ; il ne fournit pas une mesure certifiée d'épaisseur ni une qualification de procédé.
Le logiciel valide-t-il les mouvements d'un robot industriel ?
Non. Le mode cellule vérifie les distances des points à une base déclarée et les vitesses moyennes entre points. Il ne résout ni les axes, ni les orientations, ni les collisions, et ne produit pas de programme constructeur qualifié.
Quelle est la configuration requise ?
L'application est distribuée pour Windows x86-64, en rendu Vulkan avec un lancement OpenGL de compatibilité. Elle a été contrôlée en 1600 × 1000 et 1280 × 800 sur un GPU portable NVIDIA RTX 3080 Ti. Cette configuration de test n'est pas un minimum matériel garanti ; la compatibilité de votre poste se vérifie lors de la démonstration.
Comment connaître l'offre adaptée à mon besoin ?
Licences, prestations d'accompagnement et conditions de support se définissent avec votre usage. Présentez-nous votre application de peinture : nous construisons la démonstration et la proposition autour de ce que vous cherchez à décider.
Peut-on comparer plusieurs essais ?
Oui. Un essai A peut être mémorisé, puis comparé à un essai B sur la même pièce. Les limites de conformité peuvent être réévaluées sans effacer la peinture, et une modification de procédé s'annule.
11
Votre procédé
Parlons de votre
application de peinture.
Vous devez présenter un procédé, former un opérateur, mettre au point une trajectoire ou arbitrer entre deux réglages ? Décrivez-nous votre besoin : nous construisons une démonstration autour de votre usage, sur les cas qui vous concernent.
Demander une démonstration ↗
Tarification, licences et prestations : nous consulter.
